Фігурні хомути

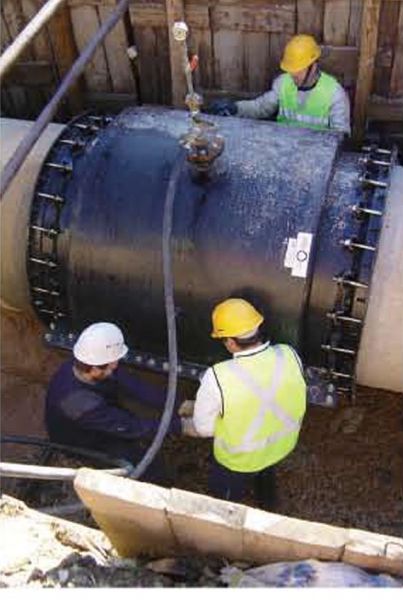

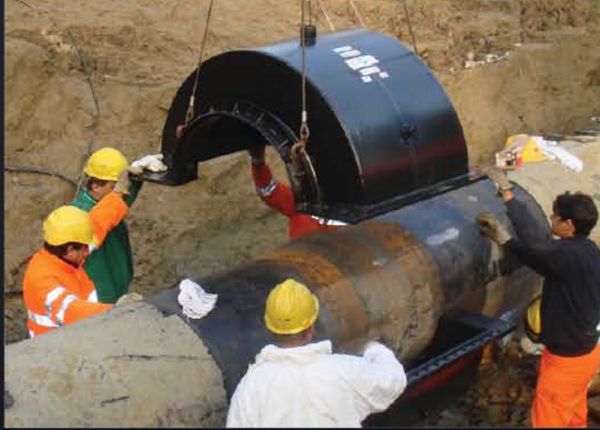

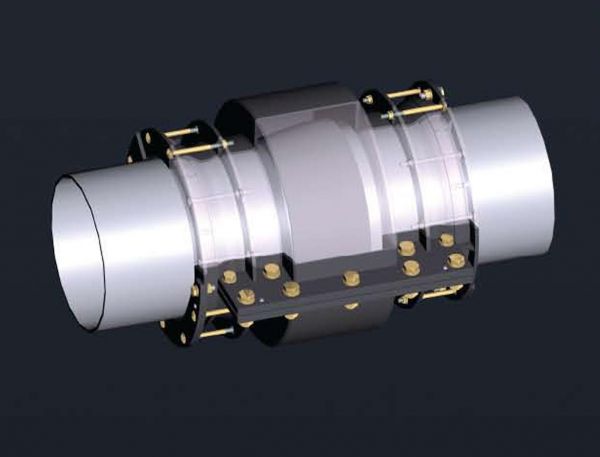

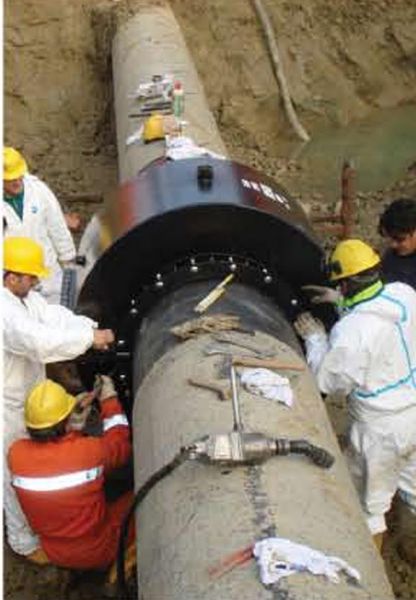

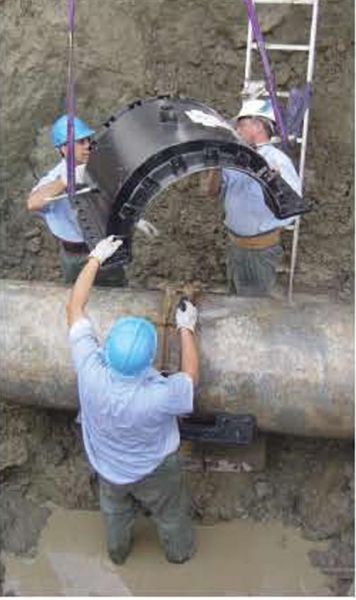

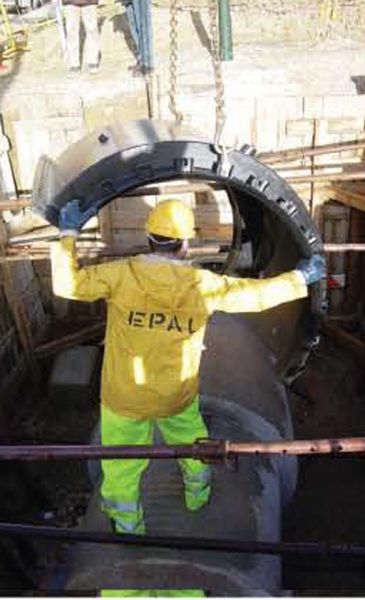

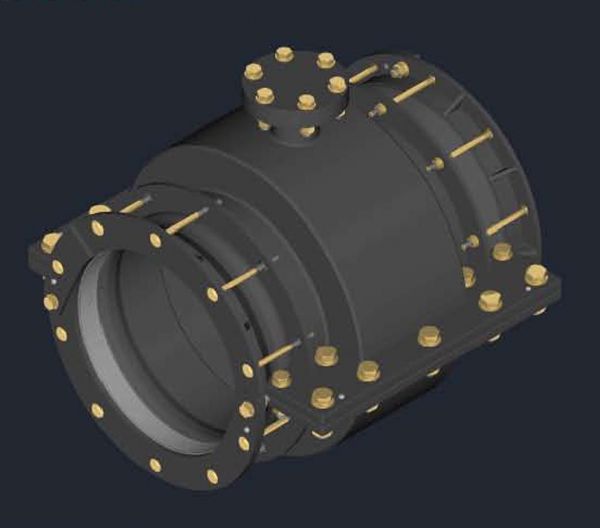

Фігурні хомути дозволяють ремонтувати муфтові, стикові, розтрубні з’єднання (без їх демонтажу) на трубопроводах з будь-яких матеріалів з різницею зовнішніх діаметрів трубопроводу до 24 мм.
Діапазон діаметрів з’єднання труб від 31 мм до 3500 мм.
Технічні характеристики:
– різниця між зовнішніми діаметрами труб, що з’єднуються до 24 мм;

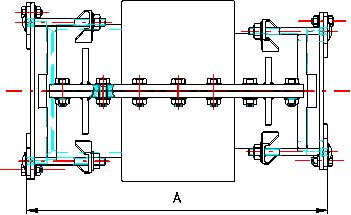

– Довжина фігурного хомута пропорційна пошкодженим з’єднанням (муфті) трубопроводу, для гарної герметизації;
– корпус та притискні кільця сталеві Fe 360 B;
– гумові прокладки підходять для контакту з водою та газом (NBR);
– болти оцинковані М16 (на замовлення виготовляються з нержавіючої сталі);
– Антикорозійне покриття: Rilsan Nylon 11 Т NOIR 7450 AC.
Модель | Зовнішній діаметр труби | |
Макс. | мін. | |
D30-01R | 55 | 31 |
D30-02R | 69 | 45 |
D30-03R | 76 | 52 |
D30-04R | 87 | 63 |
D30-05R | 108 | 84 |
D30-06R | 117 | 93 |
D30-07R | 130 | 106 |
D30-08R | 147 | 123 |
D30-09R | 159 | 135 |
D30-10R | 168 | 144 |
D30-11R | 182 | 158 |
D30-12R | 202 | 158 |
D30-13R | 216 | 192 |
D30 14R | 228 | 204 |
D30 15R | 238 | 214 |
D30 260 | 260 | 236 |
D30 16R
D30-17R |
276
288 |
252
264 |
За моделями діаметром від 300 мм консультуватися з представником компанії.
Фігурні хомути можуть виготовлятися на замовлення, з необхідним діапазоном відповідно до конкретної конструкції або вимог споживача до встановлення.
