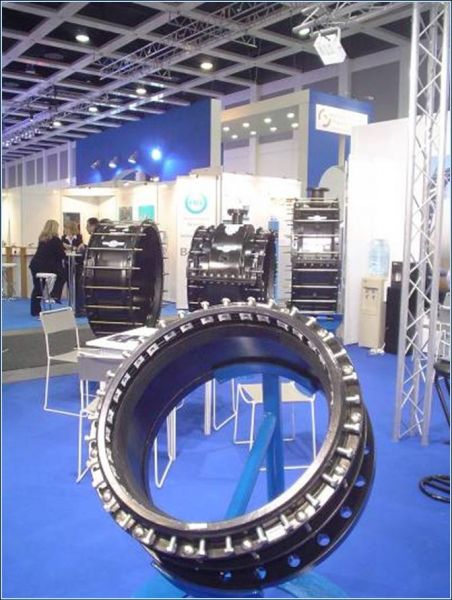

Фланцеві з’єднання з механічним блокуванням кінців труб

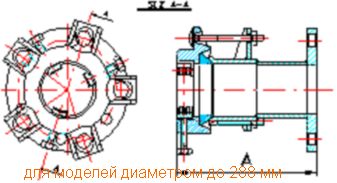

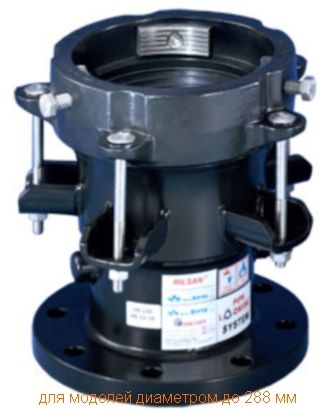

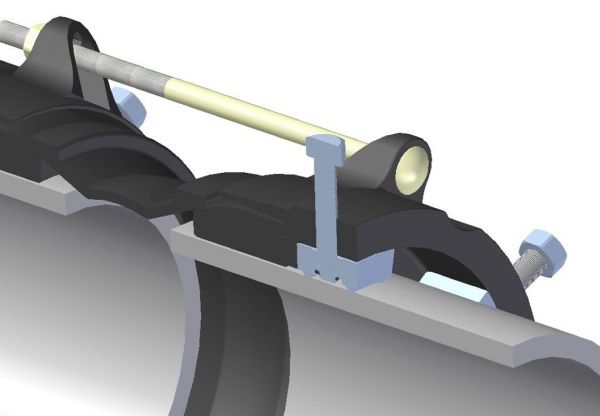

для моделей діаметром до 288 мм

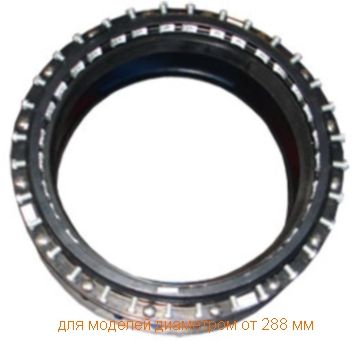

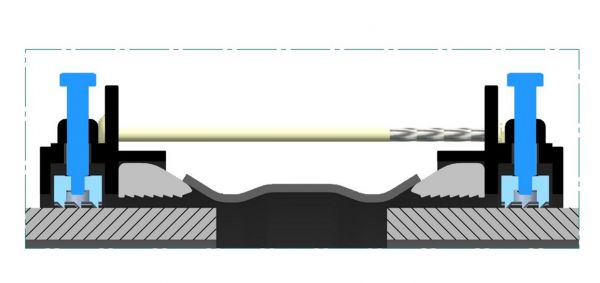

для моделей діаметром від 288 мм
Ця спеціальна/демонтажна муфта дає можливість з’єднати труби з різних матеріалів із фланцевими засувками, клапанами, редукторами тиску, гідрантами, вимірювальними приладами тощо. буд.
Технічна характеристика:
– різниця між зовнішніми діаметрами труб, що з’єднуються до 24 мм;
– Довжина (А) – від 286 мм до 426 мм;
– притискні кільця з ковкого чавуну GS 400 (для діаметрів від 288 мм із сталі Fe 360 В);
– корпус, виготовлений із сталі Fe 360 B;
– трапецієподібні прокладки (NBR) з усіченим конусом та поперечним перерізом підходять для контакту з водою та газом;
– болти оцинковані (на замовлення виготовляються з нержавіючої сталі);
– Антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC.
Модель | Зовнішній діам. труби | Стандартний фланець | Альтернативний фланець | |
max зовніш. діам. | min зовн. діам. | |||
03 РФПЛ | 76 | 52 | ND 65 | ND 80 |
04 РФПЛ | 87 | 63 | ND 80 | ND 100 |
05 РФПЛ | 108 | 84 | ND 100 | ND 125 |
06 РФПЛ | 117 | 93 | ND 100 | ND 125 |
07 РФПЛ | 130 | 106 | ND 100 | ND 125 |
08 РФПЛ | 147 | 123 | ND 125 | ND 150 |
10 РФПЛ | 168 | 144 | ND 150 | ND 200 |
11 РФПЛ | 182 | 158 | ND 150 | ND 200 |
13 РФПЛ | 216 | 192 | ND 200 | ND 250 |
15 РФПЛ | 238 | 214 | ND 200 | ND 250 |
OSRFPL 260 | 260 | 236 | ND 250 | ND 300 |
17 РФПЛ | 288 | 264 | ND 250 | ND 300 |
За моделями діаметром від 300 мм консультуватися з представником компанії.
При необхідності для всіх моделей використовуються болти та блокуюча система з нержавіючої сталі, а також застосування нестандартних фланців.
Переваги:

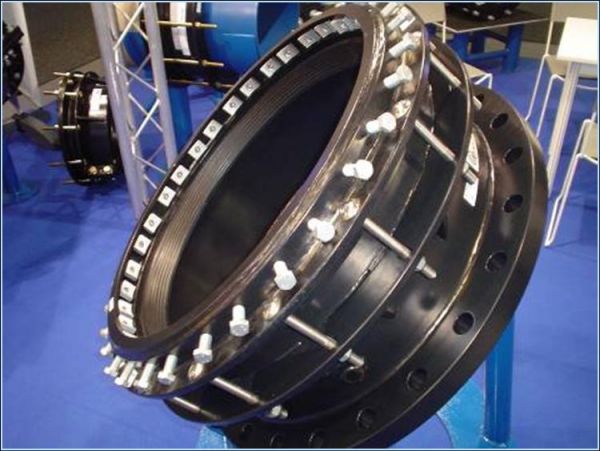

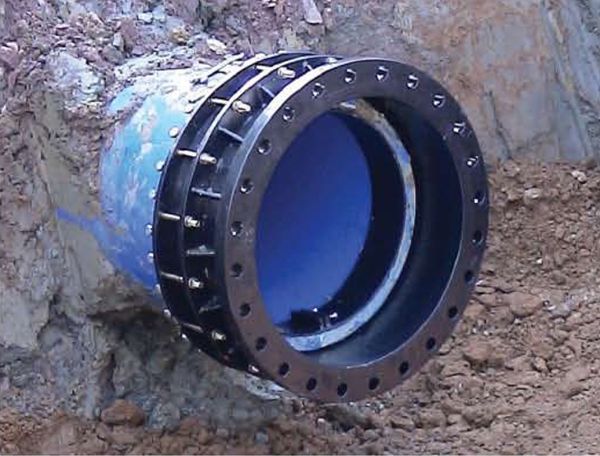

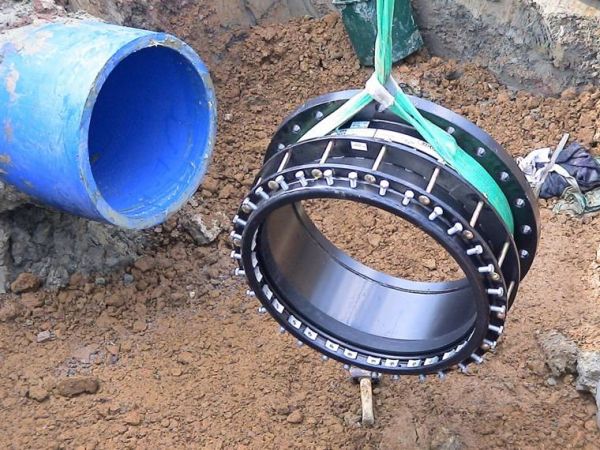

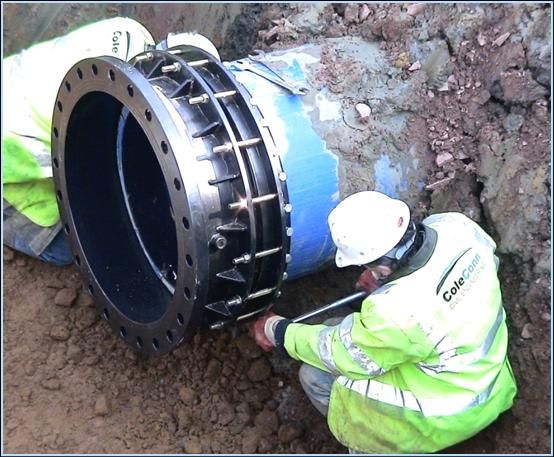

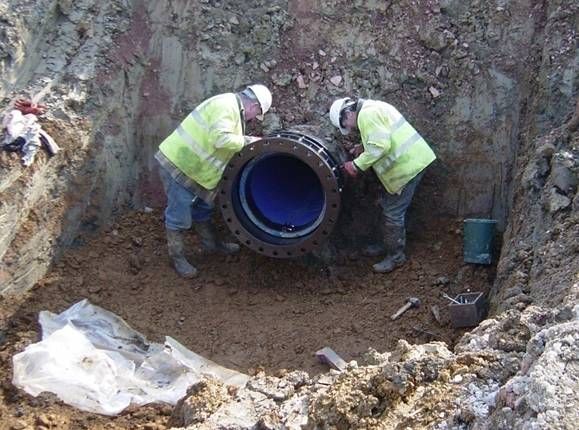

– аварійний ремонт у складних умовах експлуатації (обмежений простір траншеї, наявність води та вологи) без необхідності спеціального обладнання;
– ремонт витоків трубопроводів під час експлуатації;
– Мінімальні терміни для встановлення;
– Рентабельність ремонту;
– гідравлічне ущільнення повністю незалежне від механічного блокування ущільнення труб
