Хомути з відведенням

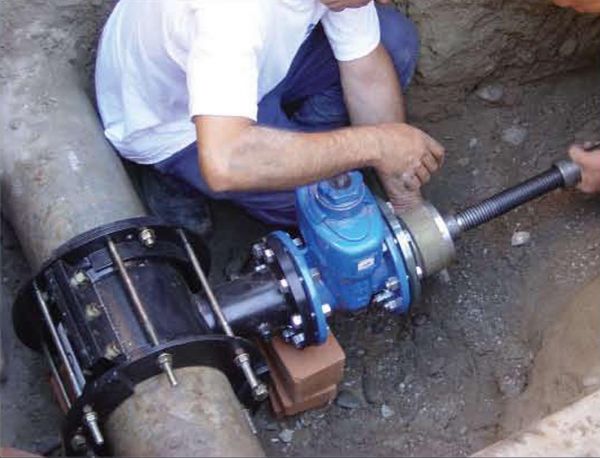

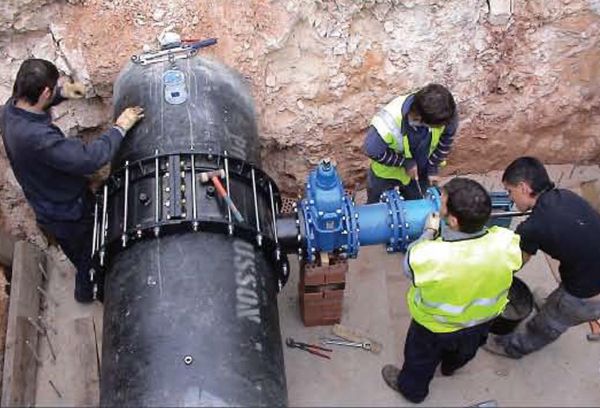

Дві деталі хомута з відведенням дозволяють ремонтувати трубопроводи під тиском та з будь-яких матеріалів, діаметром від 31 мм до 3500 мм.
Модифікація муфт з фланцевим відгалуженням відповідає всім вимогам та нормам щодо врізання у магістральні трубопроводи під тиском.
Технічні характеристики:
– різниця між зовнішніми діаметрами труб, що з’єднуються до 24 мм;
– Довжина – від 300мм до 552 мм;
– корпус та притискні кільця сталеві Fe 360 B
– гумові прокладки підходять для контакту з водою та газом (NBR);
– оцинковані болти М14 (на замовлення з нержавіючої сталі);
– Антикорозійне покриття: Rilsan Nylon 11 Т NOIR 7450 AC.
Модель | Зовнішній діаметр труби | |
Макс. | мін. | |
D10F-01R | 55 | 31 |
D10F-02R | 69 | 45 |
D10F-03R | 76 | 52 |
D10F-04R | 87 | 63 |
D10F-05R | 108 | 84 |
D10F-06R | 117 | 93 |
D10F-07R | 130 | 106 |
D10F-08R | 147 | 123 |
D10F-09R | 159 | 135 |
D10F-10R | 168 | 144 |
D10F-11R | 182 | 158 |
D10F-12R | 202 | 158 |
D10F-13R | 216 | 192 |
D10F 14R | 228 | 204 |
D10F 15R | 238 | 214 |
D10F 260 | 260 | 236 |
D10F 16R
D10F-17R |
276
288 |
252
264 |
За моделями діаметром від 300 мм консультуватися з представником компанії.
На замовлення, хомути з відведенням можуть розроблятися з будь-яким діапазоном відповідно до конкретної конструкції або вимог до встановлення.
