Муфтові з’єднання з допустимою різницею у зовнішньому діаметрі труб 24 мм

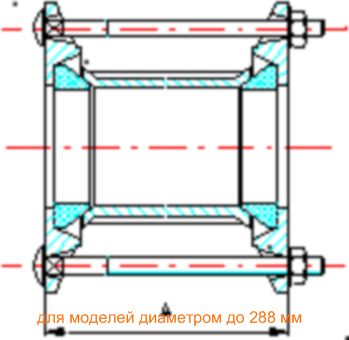

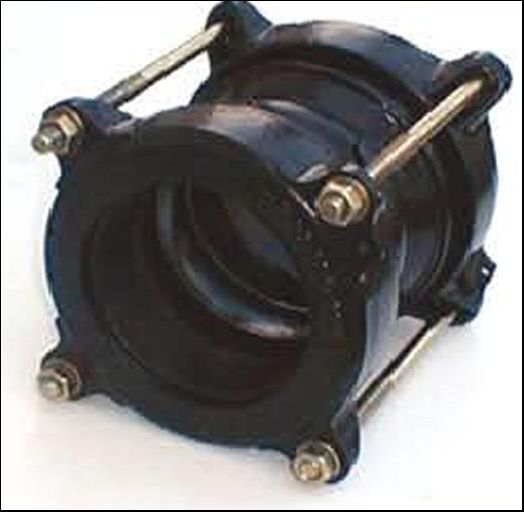

для моделей діаметром до 288 мм

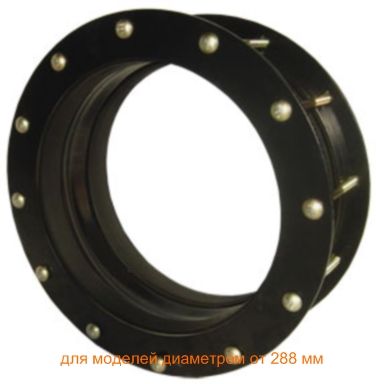

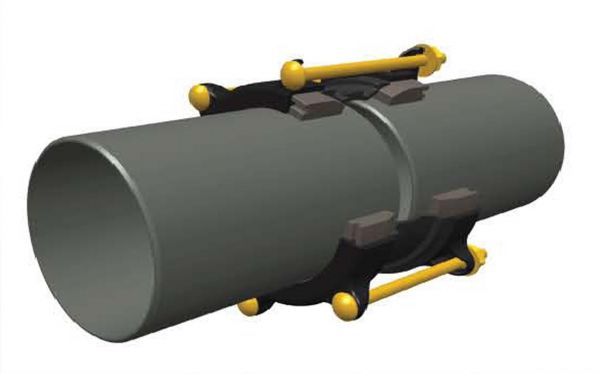

для моделей діаметром від 288 мм

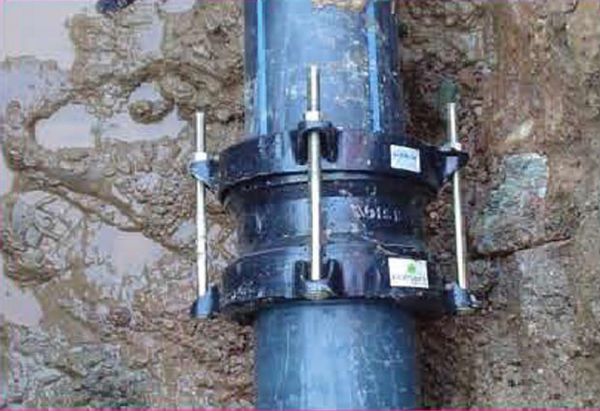

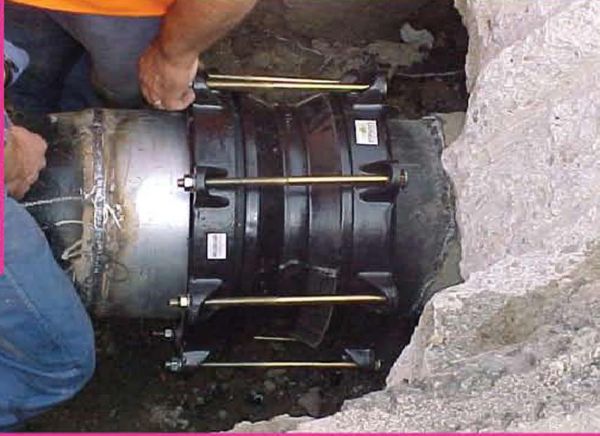

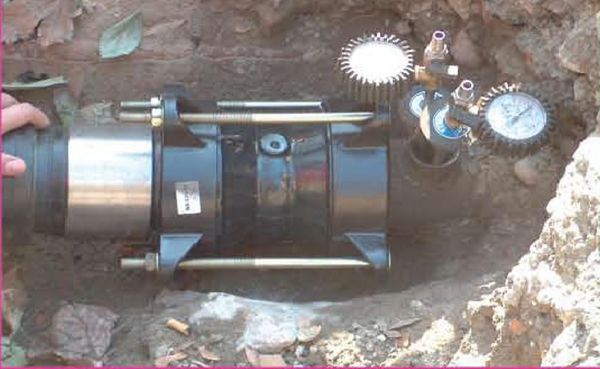

Муфтові з’єднання використовуються для поглинання або пом’якшення коливань, зсувів, кутових та осьових зсувів трубопроводу. Вони забезпечують швидке, ефективне встановлення або демонтаж, не вимагаючи спеціального обладнання.
Муфтові з’єднання застосовуються для комбінування, з’єднання та ремонту чавунних, сталевих, ПВХ, ПЕ та АЦ труб з різними зовнішніми діаметрами.
Діапазон діаметрів з’єднання труб від 31 мм до 3500 мм. Номінальний тиск 16 МПа.
Для всіх моделей, при необхідності, можливе застосування системи блокування труб та болтів із нержавіючої сталі.
Технічні характеристики:
– різниця між зовнішніми діаметрами труб, що з’єднуються до 24 мм;
– Довжина (А) – від 180мм до 442 мм;
– притискні кільця GS400 з ковкого чавуну (для моделей діаметром від 288 мм із сталі Fe360В);
– корпус, виготовлений із сталі Fe 360 B;
– гумові прокладки підходять для контакту з водою та газом (NBR);
– болти оцинковані (на замовлення виготовляються з нержавіючої сталі);
– Антикорозійне покриття: Rilson Nylon T NOIR 7450 AC.
Модель | Зовнішній діаметр труби | |
макс. | i | |
01R | 55 | 31 |
02R | 69 | 45 |
03R | 76 | 52 |
04R | 87 | 63 |
05R | 108 | 84 |
06R | 117 | 93 |
07R | 130 | 106 |
08R | 147 | 123 |
09R | 159 | 135 |
10р | 168 | 144 |
11R | 182 | 158 |
12R | 202 | 178 |
13R | 216 | 192 |
14R | 228 | 204 |
15р | 238 | 214 |
OSR 260 | 260 | 236 |
16R | 288 | 276 |
17R | 264 | 252 |
За моделями діаметром від 300 мм консультуватися з представником компанії.
За індивідуальними замовленнями, муфтові з’єднання виготовляються згідно з вимогами клієнта (діаметр, тиск тощо).
