Муфтові з’єднання з допустимою різницею у зовнішньому діаметрі труб 30 мм

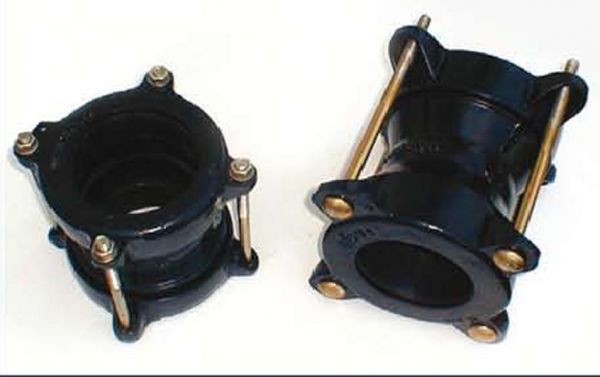

для труб діаметром до 288 мм

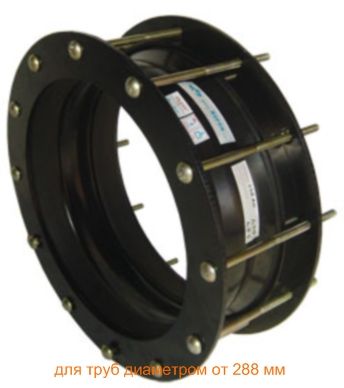

для труб діаметром від 288 мм
Муфти гарантують, швидке та ідеальне з’єднання труб з будь-якого матеріалу із зовнішнім діаметром труб до 30 мм.

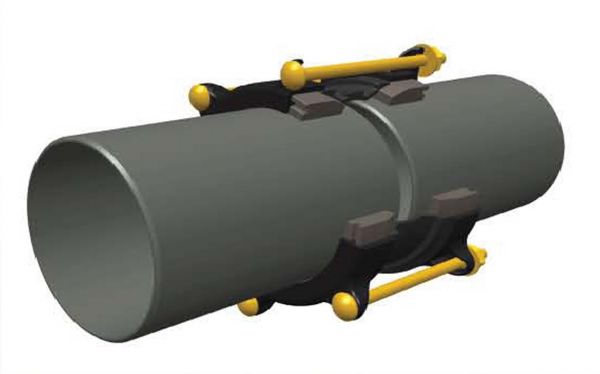

Сполучні муфти використовуються для поглинання або пом’якшення коливань, зсувів, кутових та осьових зсувів трубопроводу. Вони забезпечують швидке, ефективне встановлення та демонтаж, не вимагаючи спеціального обладнання.

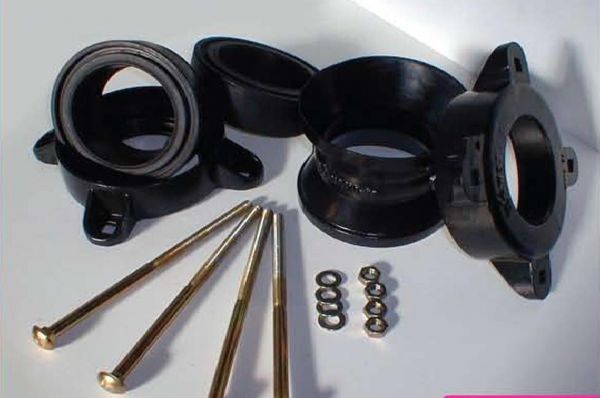

Ущільнювальні гумові прокладки надійно захищені всередині муфти кільцем, що забезпечують відмінне самоцентрування муфт на поверхні труб у фазі складання або монтажу.
Технічні характеристики:
– різниця між зовнішніми діаметрами труб, що з’єднуються до 30 мм;
– Довжина (А) – від 210 мм до 312 мм;
– гумові ущільнення (NBR) підходять для контакту з водою та газом;
– болти оцинковані (на замовлення виготовляються з нержавіючої сталі);
– затискні кільця та корпус з ковкого чавуну GS 500-7 (для діаметрів від 288 мм сталь Fe 360 В);
– антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC;
Модель | Зовнішній діаметр труби | |
Макс. | я. | |
LS 55 | 55 | 25 |
LS 69 | 69 | 39 |
LS 76 | 76 | 46 |
LS 87 | 87 | 57 |
LS 108 | 108 | 78 |
LS 117 | 117 | 87 |
LS 130 | 130 | 100 |
LS 147 | 147 | 117 |
LS 159 | 159 | 129 |
LS 168 | 168 | 138 |
LS 182 | 182 | 152 |
LS 202 | 202 | 172 |
LS 216 | 216 | 186 |
LS 228 | 228 | 198 |
LS 238 | 238 | 208 |
LS 260 | 260 | 230 |
LS 276 | 276 | 246 |
LS 288 | 288 | 258 |
За моделями діаметром від 300 мм консультуватися з представником компанії
У разі потреби для всіх моделей використовуються болти з нержавіючої сталі.
Під замовлення, муфти можуть бути виготовлені з будь-яким діапазоном відповідно до конкретної конструкції або вимог до встановлення.
Переваги:
– Швидка, універсальна установка;
– Великий діапазон розмірів;
– можливість вибору муфт в області допустимих значень;
– оптимальне кутове та осьове зміщення трубопроводу;
– Чудова механічна міцність;
– Чудовий опір тиску;
– Мінімальні втрати напору;
– відмінна стійкість до корозії, зносу та хімічних речовин;
– Діелектрична ізоляція;
– ідеальне центрування між трубами, а також під час встановлення у трудомістких місцях.

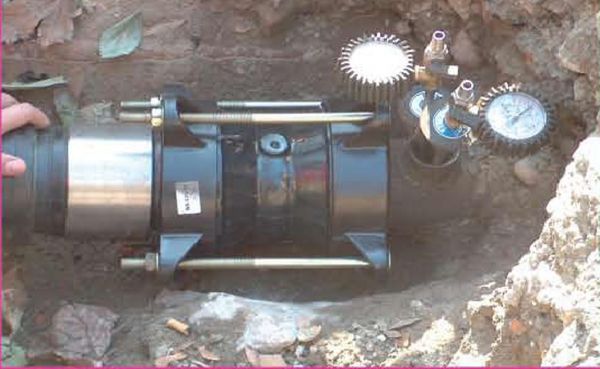

– Тестовий тиск вище 5 МПа (50 кг/м²), перевірено на мінімальному закритому діаметрі.
