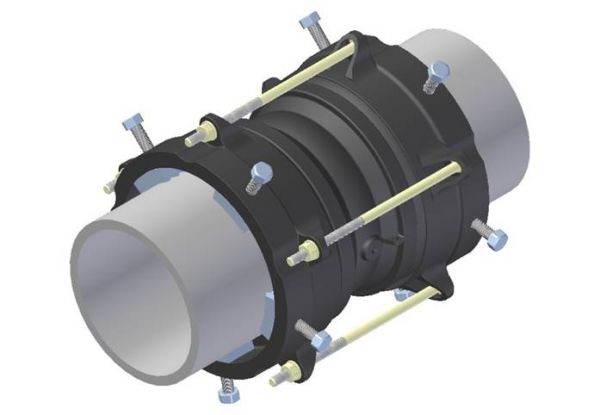

Муфтові з’єднання з механічним блокуванням кінців труб

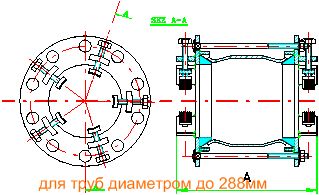

для труб діаметром до 288мм

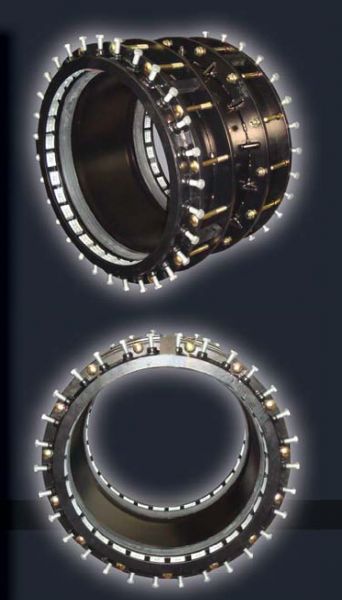

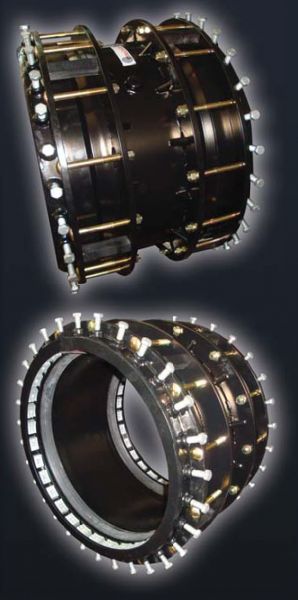

для труб діаметром від 288 мм
Муфтові з’єднання використовуються для поглинання або пом’якшення коливань, зсувів, кутових та осьових зсувів трубопроводу. Вони забезпечують швидкий та ефективний монтаж та демонтаж, не вимагаючи спеціального обладнання.
Муфти застосовуються для комбінування, ремонту та з’єднання чавунних, сталевих, ПВХ, ПЕ та АЦ труб з різними зовнішніми діаметрами.
Діапазон діаметрів з’єднання труб від 52 мм до 3500 мм.
При необхідності для всіх моделей можливе застосування системи блокування труб і болтів з нержавіючої сталі.
Технічні характеристики:
– Довжина (А) від 210мм до 412 мм;
– різниця між зовнішніми діаметрами труб, що з’єднуються до 24 мм;
– притискні кільця з ковкого чавуну GS 400 (для моделей діаметром від 288 мм із сталі Fe 360В);
– корпус виготовлений із сталі Fe 360 B;
– гумові ущільнення (NBR) підходять для контакту з водою та газом;
– болти оцинковані (на замовлення виготовляється з нержавіючої сталі);
– Антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC.
Модель | Зовнішній діаметр труб RPLM | |
max | min | |
03 RPLM | 76 | 52 |
04 RPLM | 87 | 63 |
05 RPLM | 108 | 84 |
06 RPLM | 117 | 93 |
07 RPLM | 130 | 106 |
08 RPLM | 147 | 123 |
10 RPLM | 168 | 144 |
11 RPLM | 182 | 158 |
13 RPLM | 216 | 192 |
15 RPLM | 238 | 214 |
OSRPLM – 260 | 260 | 236 |
17 RPLM | 288 | 264 |
За моделями діаметром від 300 мм консультуватися з представником компанії.
Переваги:
– можливість ремонту трубопроводу за наявності води та вологи, чого не можна зробити при використанні терморезисторного, електро- та стикового зварювання для ПЕ та сталевих трубопроводів;
– ремонт витоків трубопроводів (під час експлуатації);
– аварійний ремонт у складних умовах (обмежений простір траншеї) без потреби спеціального обладнання;
– Мінімальні терміни для встановлення;
– Рентабельність ремонту;
– затискне ущільнення повністю незалежне від механічного блокування труб.
За індивідуальними замовленнями, муфтові з’єднання можуть виготовлятися згідно з вимогами клієнта (діаметр, тиск тощо)
