Насадні запірні (зворотні) клапани

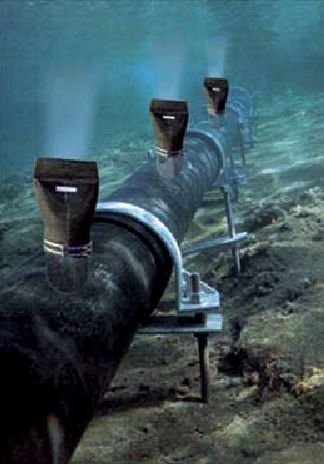

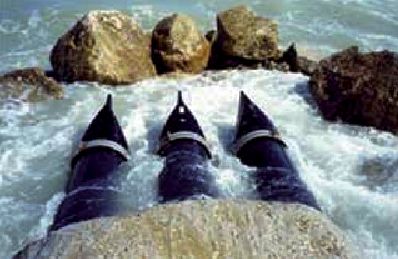

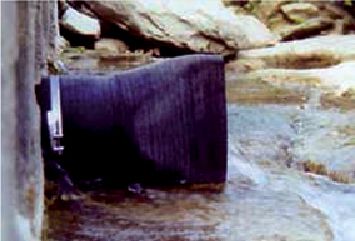

Подача потоку активується гумовим зворотним клапаном із гніздом «мама», таким чином, щоб встановити клапан на зовнішній стороні труби. Вхідна деталь повинна бути ідентичною поперечному перерізу трубопроводу і повинна поступово звужуватися, приймаючи форму, яка дозволяє потоку текти в одному напрямку.

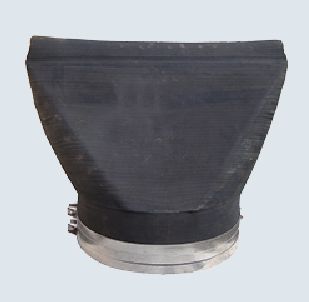

Еластичний корпус зроблений з гуми та армований тканиною. Клапан оснащений затискачами із нержавіючої сталі.
дюйм | ND, мм | L, мм | W, мм |
2 | 50 | 140 | 90 |
2½ | 65 | 180 | 120 |
3 | 80 | 220 | 140 |
4 | 100 | 330 | 180 |
5 | 125 | 380 | 220 |
6 | 150 | 420 | 260 |
8 | 200 | 460 | 350 |
10 | 250 | 550 | 430 |
12 | 300 | 610 | 510 |
14 | 350 | 640 | 610 |
16 | 400 | 680 | 690 |
18 | 450 | 740 | 770 |
20 | 500 | 790 | 840 |
24 | 600 | 920 | 1000 |
28 | 700 | 1120 | 1150 |
30 | 750 | 1200 | 1300 |
32 | 800 | 1300 | 1400 |
34 | 850 | 1400 | 1500 |
38 | 900 | 1480 | 1600 |
40 | 1000 | 1540 | 1700 |
42 | 1050 | 1600 | 1860 |
44 | 1100 | 1680 | 1940 |
48 | 1200 | 1800 | 2000 |
54 | 1300 | 1900 | 2200 |
56 | 1400 | 2000 | 2380 |
60 | 1500 | 2100 | 2500 |
66 | 1600 | 2200 | 2800 |
72 | 1800 | 2400 | 3000 |
78 | 2000 | 2500 | 3200 |
