Щитові затвори

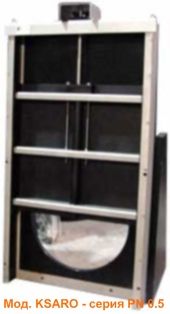

Модель KSARO – серія PN 0.5
Настінне застосування на круглі отвори закривається за допомогою стрижневого гвинта.
модель | НД, мм | А, мм | B, мм | C, мм | D, мм |
КСАРО 100 | 110 | 260 | 470 | 125 | 400 |
КСАРО 125 | 125 | 275 | 500 | 132 | 430 |
КСАРО 150 | 160 | 310 | 570 | 150 | 500 |
КСАРО 200 | 200 | 350 | 650 | 170 | 580 |
КСАРО 250 | 250 | 400 | 750 | 195 | 680 |
КСАРО 300 | 315 | 465 | 880 | 227 | 810 |
КСАРО 400 | 400 | 550 | 1050 | 270 | 980 |
КСАРО 500 | 500 | 650 | 1250 | 320 | 1180 |
КСАРО 600 | 600 | 750 | 1450 | 370 | 1380 рік |
КСАРО 700 | 700 | 850 | 1650 рік | 420 | 1580 рік |
КСАРО 800 | 800 | 950 | 1850 рік | 470 | 1780 рік |
КСАРО 900 | 900 | 1370 рік | 2170 | 610 | 2010 рік |
КСАРО 1000 | 1000 | 1500 | 2385 | 675 | 2210 |
КСАРО 1100 | 1100 | 1600 | 2540 | 695 | 2410 |
КСАРО 1200 | 1200 | 1670 рік | 2840 | 755 | 2710 |
КСАРО 1250 | 1250 | 1670 рік | 2840 | 755 | 2710 |
КСАРО 1300 | 1300 | 1720 рік | 2940 | 780 | 2810 |
КСАРО 1400 | 1400 | 1820 рік | 3140 | 830 | 3010 |
КСАРО 1500 | 1500 | 1920 рік | 3340 | 880 | 3210 |
Технічні характеристики;
– поставляються настінні затвори, гільйотинного типу, з ущільненням в обох напрямках потоку;
– використовуються у водостічних канавах, стоках, а також в агресивному середовищі; – Застосовуються на вертикальній стіні;
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI 316L;
– Прокладки з каучуку;
– затвор приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, нахил 6 мм;
– Закривається за годинниковою стрілкою.

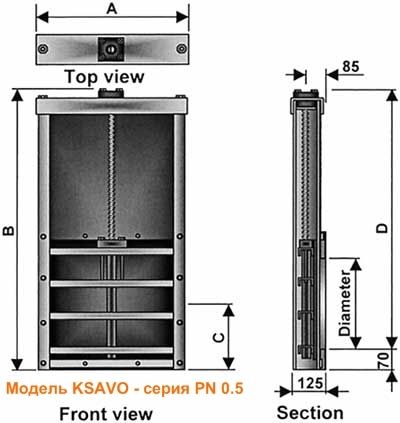

Модель KSAVO – серія PN 0.5
Настінне застосування на квадратні отвори запускається за допомогою стрижневого гвинта.
Модель | Діаметр, мм | А, мм | B, мм | C, мм | D, мм |
КСАВО 100 | 100 х 100 | 250 | 450 | 120 | 380 |
КСАВО 125 | 125 х 125 | 275 | 500 | 132 | 430 |
КСАВО 150 | 150 х 150 | 300 | 550 | 145 | 480 |
200 КСАВО | 200 х 200 | 350 | 650 | 170 | 580 |
КСАВО 250 | 250 х 250 | 400 | 750 | 195 | 680 |
КСАВО 300 | 300 х 300 | 450 | 850 | 220 | 780 |
КСАВО 400 | 400 х 400 | 550 | 1050 | 270 | 980 |
КСАВО 500 | 500 х 500 | 650 | 1250 | 320 | 1180 |
КСАВО 600 | 600 х 600 | 750 | 1450 | 370 | 1380 рік |
КСАВО 700 | 700 х 700 | 850 | 1650 рік | 420 | 1580 рік |
КСАВО 800 | 800 x 800 | 950 | 1850 рік | 470 | 1780 рік |
КСАВО 900 | 900 х 900 | 1370 рік | 2170 | 610 | 2010 рік |
КСАВО 1000 | 1000 x 1000 | 1500 | 2385 | 675 | 2210 |
КСАВО 1100 | 1100 x 1100 | 1600 | 2540 | 695 | 2410 |
КСАВО 1200 | 1200 x 1200 | 1670 рік | 2840 | 755 | 2710 |
КСАВО 1250 | 1250 x 1250 | 1670 рік | 2840 | 755 | 2710 |
КСАВО 1300 | 1300 x 1300 | 1720 рік | 2940 | 780 | 2810 |
КСАВО 1400 | 1400 x 1400 | 1820 рік | 3140 | 830 | 3010 |
КСАВО 1500 | 1500 x 1500 | 1920 рік | 3340 | 880 | 3210 |
Технічні характеристики:
– поставляються настінні затвори, гільйотинного типу, з ущільненням в обох напрямках потоку;
– використовуються у водостічних канавах, стоках, а також в агресивному середовищі;
– Застосовуються на вертикальній стіні, на квадратні деталі;
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI 316L;
– Прокладки з каучуку;
– затвор приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V подібним різьбленням, нахил 6 мм;
– Закривається за годинниковою стрілкою.
Модель KHSARO – серія PN 0.1
Настінне застосування на круглі отвори запускається за допомогою стрижневого гвинта.
Модель | Діаметр, мм | О, мм | В, мм | S, мм | D, мм |
ХСАРО 100 | 110 | 210 | 360 | 105 | 310 |
ХСАРО 125 | 125 | 225 | 390 | 112 | 340 |
ХСАРО 150 | 160 | 260 | 460 | 130 | 410 |
ХСАРО 200 | 200 | 300 | 540 | 150 | 490 |
ХСАРО 250 | 250 | 350 | 640 | 175 | 590 |
ХСАРО 300 | 315 | 415 | 770 | 207 | 720 |
ХСАРО 400 | 400 | 500 | 940 | 250 | 890 |
ХСАРО 500 | 500 | 600 | 1140 | 300 | 1090 |
Технічні характеристики:
– Поставляються настінні затвори, гільйотинного типу, з ущільненням в одному напрямках потоку;
– використовуються у водостічних канавах, стоках, а також в агресивному середовищі;
– Застосовуються на вертикальній стіні;
– рама задня панель та гільйотина виготовлені з нержавіючої сталі AISI 316L;
– Прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.

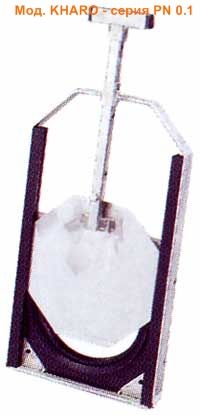

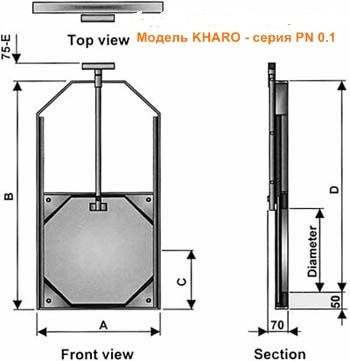

Модель KHARO – серія PN 0.1
Настінне застосування на круглі отвори.
Технічні характеристики:
– Поставляються настінні затвори гільйотинного типу з ущільненням в одному напрямку потоку;
– використовуються у водостічних канавах, стоках, а також в агресивному середовищі;
– Застосовуються на вертикальній стіні;
– рама, задня панель та гільйотина виготовлені з нержавіючої сталі AISI 316L;
– Прокладки з каучуку;
– приводиться в дію вручну за допомогою відривання/закривання гільйотини.
Модель | діаметр | А, мм | В, мм | S, мм | D, мм |
ХАРО 100 | 110 | 210 | 360 | 105 | 310 |
ХАРО 125 | 125 | 225 | 390 | 112 | 340 |
ХАРО 150 | 160 | 260 | 460 | 130 | 410 |
ХАРО 200 | 200 | 300 | 540 | 150 | 490 |
ХАРО 250 | 250 | 350 | 640 | 175 | 590 |
ХАРО 300 | 315 | 415 | 770 | 207 | 720 |
ХАРО 400 | 400 | 500 | 940 | 250 | 890 |
ХАРО 500 | 500 | 600 | 1140 | 300 | 1090 |
