МУФТОВІ З’ЄДНАННЯ
5.» STEPPED FITTINGS» муфти з широким діапазоном Е 20
Опис:
– «MULTISIZE» муфти з широким діапазоном, ступінчастий варіант конструкції, болти монтуються під нахилом із різницею у зовнішньому діаметрі до 40 мм. Має однакову кількість стандартних болтів;
– допуск = 24 мм (труби max – min зав. діам.);
– Довжина = 272 мм;
-притискні кільця з ковкого чавуну GS 400;
– основний корпус виготовлений із сталі Fe 360 B;
– тороїдальні прокладки (NBR) з усіченим конусом та поперечним перерізом підходять для контакту з питною водою та газом;
– оцинковані болти М12/14*280 мм, як альтернатива болти з нержавіючої сталі A2 –AISI 304;
– Антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC.
Застосування:
– з’єднання труб з діаметром від 31 до 288 мм із різних матеріалів із зовнішнім діаметром не в однаковому полі допуску.

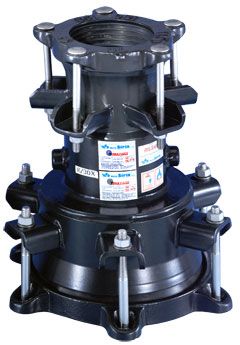

«MULTISIZE» муфти з широким діапазоном Е30
Опис:
– «MULTISIZE» муфти з широким діапазоном, ступінчастий варіант конструкції, незалежні фланці з різницею у зовнішньому діаметрі понад 40 мм та з різною кількістю стандартних болтів;
– допуск = 24 мм (труби c max – min зовн. діам.);
– Довжина = 372 мм;
-притискні кільця з ковкого чавуну GS 400;
– основний корпус виготовлений із сталі Fe 360 B;
– тороїдальні прокладки (NBR) з усіченим конусом та поперечним перерізом підходять для контакту з питною водою та газом;
– оцинковані болти М12/14*150 мм, як альтернатива болти з нержавіючої сталі A2 –AISI 304;
– Антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC.
Систему блокування труб і болти з нержавіючої сталі можна застосовувати для всіх видів, тоді коли це необхідно.
«MULTISIZE» муфти з широким діапазоном гарантують відмінне, швидке з’єднання труб з будь-якого матеріалу з різницею між зовнішнім діаметром вище, ніж нормальний діапазон толерантності від 24 мм.
MULTISIZE муфти використовуються для поглинання або пом’якшення трубопроводом коливань, кутових та осьових зсувів. Вони забезпечують швидке, ефективне встановлення та демонтаж, не вимагаючи спеціального обладнання.
За запитом муфти можуть розроблятися з будь-яким допуском відповідно до конкретної конструкції або вимоги до встановлення.
