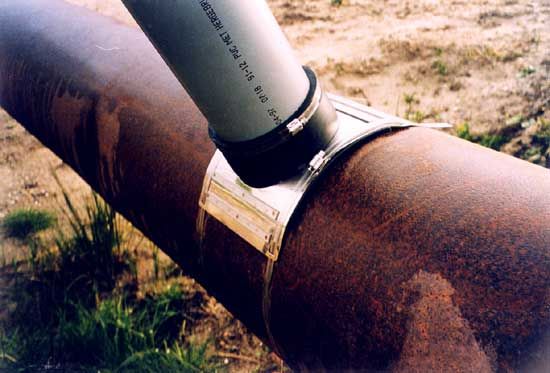

Т – образний сідловий хомут
Т – подібний сідловий хомут призначений для підключення до діючих трубопроводів під кутом 90 і тиском не більше 0,5 бар.
Корпус хомута виготовлений із нержавіючої сталі. Патрубок для з’єднання з проектованим трубопроводом виготовлений з пружного полімеру. Пристрій, що приєднується, кріпиться до патрубка за допомогою нержавіючих затискачів.
модель | Ø діючого трубопроводу, мм | Ø трубопроводу, що приєднується, мм | ||
i | макс. | i | макс. | |
Т 110 | 160 | 400 | 105 | 120 |
T 110 XL | 400 | 780 | 105 | 120 |
Т 125 | 225 | 540 | 125 | 125 |
T 125 XL | 540 | 1000 | 125 | 125 |
Т 160 | 225 | 540 | 150 | 170 |
T 160 XL | 540 | 1000 | 150 | 170 |
Т 200 | 300 | 650 | 175 | 200 |
Т 200 XL | 600 | 1300 | 175 | 200 |
