Ця заглушка призначена для випробування на міцність та герметичність з’єднання (стиків) у трубопроводі водою або повітрям.

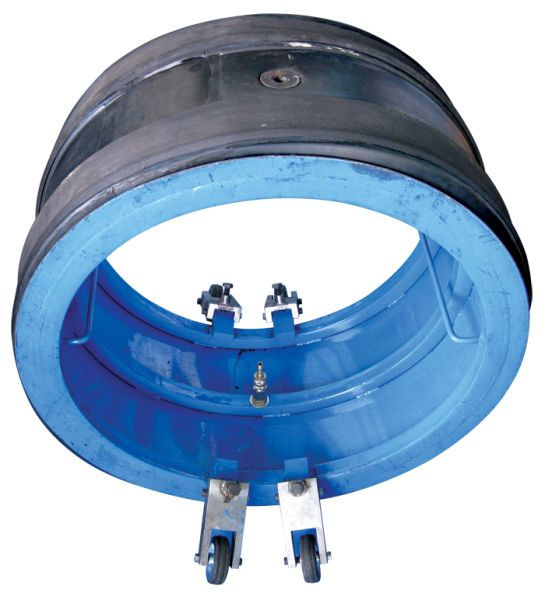

Ця заглушка є сталевим каркасом, на кінцях якого є ущільнювальні подушки. При накачуванні ці подушки щільно прилягають до стін трубопроводу. Між ущільнювальними подушками утворюється простір, де знаходиться з’єднання (стик). Даний простір закачується водою або повітрям, що дає можливість перевірити з’єднання (стик) на міцність і герметичність.
ДЛЯ ВИПРОБУВАННЯ СТИКІВ / JOINT TEST | ||||
Позначення виробу |
Звичайний розмір | Діаметр продукту | Довжина виробу | Максимальний робочий тиск |
(мм) | (мм) | (мм) | (бар) | |
J200 | 100 | 80 | 380 | 2,5 |
J200 | 200 | 180 | 380 | 2,5 |
J300 | 300 | 280 | 380 | 2,5 |
J400 | 400 | 380 | 380 | 2,5 |
J500 | 500 | 480 | 380 | 2,5 |
J600 | 600 | 580 | 380 | 2,5 |
J700 | 700 | 680 | 380 | 2,5 |
J800 | 800 | 780 | 380 | 2,5 |
J900 | 900 | 880 | 380 | 2,5 |
J1000 | 1000 | 980 | 380 | 2,5 |
J1100 | 1100 | 1080 | 380 | 2,5 |
J1200 | 1200 | 1180 | 380 | 2,5 |
J1300 | 1300 | 1280 | 380 | 2,5 |
J1400 | 1400 | 1380 | 380 | 2,5 |
J1500 | 1500 | 1480 | 380 | 2,5 |
J1600 | 1600 | 1580 | 380 | 2,5 |
J1700 | 1700 | 1680 | 380 | 2,5 |
J1800 | 1800 | 1780 | 380 | 2,5 |
J1900 | 1900 | 1880 | 380 | 2,5 |
J2000 | 2000 | 1980 | 380 | 2,5 |
J2100 | 2100 | 2080 | 380 | 2,5 |
J2200 | 2200 | 2180 | 380 | 2,5 |
J2300 | 2300 | 2280 | 380 | 2,5 |
J2400 | 2400 | 2380 | 380 | 2,5 |
J2500 | 2500 | 2480 | 380 | 2,5 |
