Заглушки з однією герметизуючою прокладкою
Заглушки застосовуються для труб діаметром від 40мм (1.1/2”) до 600мм (24”) зі сталі, чавуну та поліетилену.

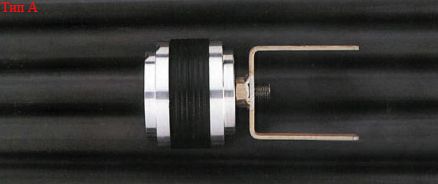

Запірні заглушки включають литі алюмінієві фланці, герметизуючі прокладки з гуми з трапецієподібною секцією, які не потребують мастила і розраховані на макс. температуру 140 °. Ручки кріпляться на опорних підшипниках. Заглушки з однією герметизуючою прокладкою: незамінні під час прокладання нових труб, запобігають попаданню всередину труби важковидалених речовин, наприклад, бруду та щебеню. Також використовуються для закриття труб увечері.

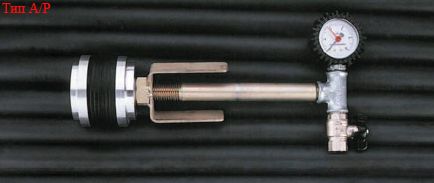

Запірні заглушки можуть поставлятися в зборі з клапаном і манометром у гумовому корпусі для тестування при низькому тиску (наприклад, на стічних трубах).
Також заглушки можуть поставлятися з подовженими стрижнями затискними довжиною від 50 до 100 см.
На замовлення виготовляються спеціальні моделі відповідно до вимог клієнта.
Діаметр | 40 | 50 | 65 | 80 | 90 | 100 | 110 | 125 | 140 | 150 | 160 | 175 |
Похибка | 37-48 | 49-65 | 63-75 | 77-95 | 86-106 | 97-120 | 105-125 | 120-143 | 130-150 | 147-170 | 155-175 | 170-195 |
Тиск ущільнення тип A, А/Р | 5,5 | 5 | 4,8 | 4,5 | 4 | 3,5 | 3,5 | 3 | 2,8 | 2,5 | 2,5 | 2,2 |
Діаметр | 200 | 210 | 225 | 250 | 275 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Похибка | 195-221 | 203-230 | 220-245 | 245-278 | 270-300 | 295-325 | 330-370 | 370-424 | 435-480 | 485-525 | 530-570 | 580-620 |
Тиск ущільнення тип A, А/Р | 2 | 2 | 1,6 | 1,5 | 1,4 | 1,4 | 1,3 | 1,1 | 1 | 0,8 | 0,7 | 0,6 |
