Заглушки з трьома герметизуючими прокладками
Заглушки застосовуються для труб діаметром від 40мм (1.1/2”) до 600мм (24”) зі сталі, чавуну та поліетилену.

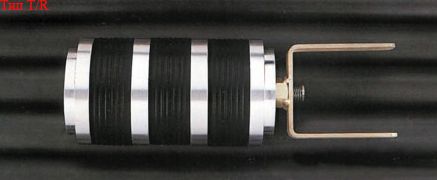

Запірні заглушки включають литі алюмінієві фланці, що герметизують прокладки з гуми з трапецієподібною секцією, не потребують мастила, розраховані на макс. температуру 140 °, ручки кріпляться на опорних підшипниках.
Цей тип не тільки забезпечує чудову герметичність під тиском, а й значно підвищує безпеку під час роботи на трубах.

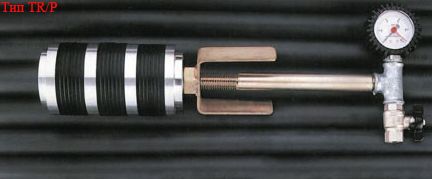

При використанні з клапаном та манометром у гумовому корпусі, дозволяють проводити випробування без необхідності зварювання та подальшого відрізання кінців тестових труб .
Рекомендується для випробувань труб за середнього – високого тиску випробувань.
Діаметр | 40 | 50 | 65 | 80 | 90 | 100 | 110 | 125 | 140 | 150 | 160 | 175 |
Похибка | 37-48 | 49-65 | 63-75 | 77-95 | 86-106 | 97-120 | 105-125 | 120-143 | 130-150 | 147-170 | 155-175 | 170-195 |
Тиск ущільнення тип T/R, TR/P | 16 | 15 | 14,6 | 12 | 11 | 10 | 10 | 9 | 8 | 7,5 | 7,5 | 6,8 |
Діаметр | 200 | 210 | 225 | 250 | 275 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Похибка | 195-221 | 203-230 | 220-245 | 245-278 | 270-300 | 295-325 | 330-370 | 370-424 | 435-480 | 485-525 | 530-570 | 580-620 |
Тиск ущільнення тип T/R, TR/P | 6 | 6 | 5 | 4,9 | 4,7 | 4,5 | 4,2 | 4 | 3,5 | 2,5 | 2,1 | 1,8 |
